Efektywne projektowanie modeli 3D nie ogranicza się jedynie do estetyki. Kluczowym aspektem pozostaje funkcjonalność, zwłaszcza w kontekście druku 3D. A jak już mówimy o tym, sprawdź, jakie zmiany w druku CIT-8 czekają nas w 2026 roku. Z mojego doświadczenia wynika, że każdy projekt powinien być "wodoodporny", co oznacza, iż należy stworzyć całkowicie zamkniętą objętość. W związku z tym, żadna luka w postaci brakujących wielokątów ani otworów nie powinna się pojawić, ponieważ to właśnie one mogą zrujnować ostateczny wydruk. Z uwagi na popularność formatów takich jak STL, zapewnienie poprawności siatki stanowi klucz do sukcesu. Osobiście zawsze sprawdzam modele pod kątem niewłaściwej orientacji powierzchni, co może doprowadzić do problemów podczas drukowania.
- Projektuj wodoszczelne modele, eliminując luki w geometrii, co zmniejsza problemy podczas druku.
- Unikaj zbędnych objętości, takich jak niepraktyczne elementy, aby przyspieszyć druk i obniżyć koszty materiału.
- Minimalizuj potrzebę podpór poprzez odpowiednią orientację modelu i unikanie kątów większych niż 45°.
- Optymalizuj grubość ścianek, dostosowując ją do funkcji modelu oraz materiału, aby poprawić wytrzymałość i zredukować odpady.
- Zarządzaj tolerancjami, utrzymując je w granicach 0,2-0,5 mm, aby ułatwić montaż i zmniejszyć straty materiałowe.
- Wybieraj odpowiednie materiały, które łączą w sobie wytrzymałość i łatwość obróbki, np. PLA lub PETG.
- Rozważ dzielenie złożonych modeli na mniejsze elementy, co ograniczy potrzebę wsporników i zwiększy efektywność druku.
Oprócz tego, warto pamiętać o istotności połączeń krawędzi. Dwie sąsiadujące powierzchnie powinny łączyć się w jedną sieć linii siatki. Na przykład, jeśli przekształcam narożnik modelu, współczesne oprogramowanie, jak SolidWorks czy Blender, szybko wskaże, czy krawędzie są prawidłowo połączone. W innym przypadku bez wątpienia skończę z dwiema oddzielnymi bryłami, co może negatywnie wpłynąć na wydruk. Planując wypuszczenie elementów mechanicznych, istotne staje się pamiętanie o tolerancjach – zazwyczaj przyjęcie luzu wynoszącego od 0,2 do 0,5 mm sprawdza się jako optymalny wybór.
Jak optymalizować projekty 3D: sekretne techniki dla wyjątkowej trwałości
Podczas projektowania modeli 3D niezwykle ważne są przemyślane zwisy i mosty. Aby uniknąć niepotrzebnych problemów, dobrze jest unikać kątów większych niż 45°, ponieważ większe nachylenie wiąże się z koniecznością stosowania podpór. Dzięki odpowiedniej orientacji modelu i kształtu mogę zminimalizować potrzebę użycia podpór, co skutkuje oszczędnością czasu oraz materiałów. Równocześnie warto przemyśleć też wymiary ścianek – zbyt cienkie mogą osłabić strukturę, co ma ogromne znaczenie, jeśli model ma pełnić funkcje użytkowe.
Na końcu, zwracam szczególną uwagę na materiały, które wybieram do druku 3D. A jak już tu jesteś, sprawdź, jak łatwo przygotować książkę do druku w InDesignzie. Odpowiedni materiał decyduje o trwałości oraz wyglądzie gotowego modelu. Z moich obserwacji wynika, że najlepiej pracuje mi się z materiałami takimi jak PLA czy PETG, które łączą w sobie łatwość obróbki oraz solidność. Zanim przystąpię do druku, zawsze wykonuję kilka testów, aby upewnić się, że uwzględniono wszystkie aspekty projektu. Niekiedy nawet niewielkie poprawki mogą znacząco wpłynąć na jakość finalnego wydruku.
Jak efektywnie projektować modele do druku 3D, aby zaoszczędzić czas i materiał
W poniższej liście zamieszczono kluczowe wskazówki dotyczące projektowania modeli do druku 3D, uwzględniające oszczędności materiałowe i czasowe. Każdy punkt koncentruje się na szczegółach, które mogą znacząco wpłynąć na jakość wydruku oraz efektywność procesu drukowania. Dzięki wprowadzeniu tych zasad na etapie projektowania zyskasz możliwość uniknięcia wielu typowych problemów.
- Projektowanie wodoszczelnej geometrii
Sprawdź, czy twój model 3D jest całkowicie zamknięty, co oznacza konieczność eliminacji brakujących powierzchni oraz otworów. Wykorzystaj narzędzie „Solid Check”, aby potwierdzić, że model nie zawiera przerw w siatce. Zamknięta bryła odgrywa kluczową rolę, by uniknąć problemów podczas drukowania i jednocześnie zmniejszyć zużycie materiału.
- Unikanie zbędnej objętości
W trakcie projektowania modelu, dbaj o to, aby nie wprowadzać zbędnych elementów, takich jak powłoki drugiego rzędu, które raczej nie będą miały praktycznego zastosowania. Takie „bezużyteczne” objętości mogą prowadzić do zatykania otworów ewakuacyjnych, co w efekcie znacznie zwiększa czas drukowania oraz koszty materiału. Szczególnie ważne staje się kontrolowanie skalowania, aby uniknąć nadmiarowej geometrii.
- Minimalizowanie potrzeby podpór
Staraj się projektować elementy w sposób, który pozwoli na minimalne wykorzystanie struktur wspierających. Zmiana orientacji modelu w slicerze lub projektowanie pod kątem 45° skutecznie pomagają w unikaniu stosowania podpór, co znacznie oszczędza materiał i czas. W sytuacji, kiedy niezbędne staje się użycie podpór, rozważ ich konstrukcję: materiały rozpuszczalne mogą znacznie ułatwić proces ich usuwania.
- Optymalizacja grubości ścianek
Określ odpowiednią grubość ścianek, biorąc pod uwagę funkcję modelu oraz rodzaj używanego materiału. Zbyt cienkie ścianki mogą prowadzić do słabej wytrzymałości, natomiast nadmiernie grube ścianki generują niepotrzebne marnotrawstwo materiału. Zazwyczaj ścianki o grubości 2-3 mm wystarczają dla większości zastosowań.
- Zarządzanie tolerancjami
Jeżeli projekt składa się z interfejsów pasowanych, uwzględnij tolerancje w granicach 0,2-0,5 mm, co zależy od wymaganej precyzji. Ignorowanie tolerancji prowadzi do trudności w montażu części po wydruku oraz zwiększa ilość odpadów materiałowych. Pamiętaj, aby odpowiednio przygotować geometrie dla ciasnych fitów oraz ruchomych elementów, co ułatwi późniejszy proces.
| Kategoria | Aspekt | Opcje/Wartości | Uwagi |
|---|---|---|---|
| Wybór narzędzi | Programy do modelowania | Tinkercad, Fusion 360, Blender | Przyjazne dla początkujących wobec zaawansowanych użytkowników |
| Wybór narzędzi | Formaty eksportu | STL, 3MF | Kompatybilność z slicerami |
| Zużycie materiału | Grubość ścianek | 1 - 5 mm | Optymalna dla wytrzymałości i minimalizacji odpadów |
| Zużycie materiału | Objętość wypełnienia | Infills 10% - 100% | Im wyższy wskaźnik, tym większe zużycie materiału |
| Zużycie materiału | Wsporniki | Kąt nachylenia >45° | Unikaj wsporników przez odpowiednie projektowanie |
| Wsporniki | Rodzaje wsporników | Wsporniki odłamywane, rozpuszczalne | W zależności od materiału i technologii druku |
| Wsporniki | Minimalizacja wsporników | Inteligentne projektowanie, zmiana orientacji | Mniej wsporników = mniej materiału i czasu |
| Czas druku | Średni czas druku (FDM) | 1 - 10 h | W zależności od skomplikowania projektu |
| Czas druku | Przyspieszenie druku | Warunki (temperatura, szybkie ustawienia) | Zmniejsza czas bez utraty jakości |
| Koszt materiału | Cena filamentu (PLA) | 100 - 300 PLN/kg | W zależności od producenta i jakości |
| Koszt materiału | Cena żywicy (SLA) | 200 - 600 PLN/l | Wysoka jakość, droższe od filamentu |
Wybór odpowiednich narzędzi do modelowania 3D
Wybór właściwych narzędzi do modelowania 3D stanowi kluczowy krok, który znacząco wpływa na jakość oraz możliwości wydruku projektów 3D. Warto zwrócić uwagę na poniższą listę najważniejszych aspektów, które powinny być brane pod uwagę przy doborze oprogramowania do tworzenia modeli 3D, uwzględniając przy tym specyficzne potrzeby projektowe i poziom zaawansowania użytkownika.
- Poziom zaawansowania: Użytkownicy powinni dostosować wybór narzędzia do swoich umiejętności. Dla początkujących doskonałym rozwiązaniem są programy takie jak Tinkercad oraz Microsoft 3D Builder, które oferują prosty interfejs i intuicyjne funkcje ułatwiające tworzenie podstawowych modeli. Z kolei średniozaawansowani oraz zaawansowani użytkownicy mogą korzystać z oprogramowania CAD, takiego jak Fusion 360 czy FreeCAD, które umożliwia bardziej precyzyjne projektowanie komponentów technicznych. Dla projektów artystycznych, takich jak figurki czy biżuteria, najlepszym wyborem będą narzędzia rzeźbiarskie, takie jak Blender czy ZBrush.
- Typ projektu: Gdy projektujemy elementy techniczne, warto korzystać z narzędzi CAD, które zapewniają kontrolę wymiarów oraz precyzyjne modelowanie. Z drugiej strony, przy projektach dekoracyjnych, które skupiają się na estetyce, zdecydowanie lepszym wyborem będą aplikacje do rzeźbienia, umożliwiające swobodne manipulowanie kształtem oraz detalami.
- Funkcjonalność: Przed podjęciem decyzji należy sprawdzić funkcje oferowane przez dane oprogramowanie. Narzędzie powinno umożliwiać modelowanie parametryczne, wygodne łączenie brył oraz eksport do formatów STL lub 3MF, które są szeroko stosowane w procesie druku 3D. Dzięki temu model będzie gotowy do kolejnych etapów obróbczych, takich jak slicing.
- Kompatybilność i wsparcie: Oprogramowanie musi działać stabilnie na systemie operacyjnym użytkownika oraz być zgodne z jego sprzętem. Ponadto, dostęp do zasobów takich jak tutoriale, fora dyskusyjne oraz materiały edukacyjne stanowi niezwykle wartościową pomoc w nauce obsługi programów. Oprogramowania open-source, takie jak FreeCAD, często dysponują aktywnymi społecznościami, które oferują wsparcie w rozwiązywaniu problemów.
- Eksport do formatu STL lub 3MF: Narzędzie powinno umożliwiać bezproblemowy eksport modeli do formatów akceptowanych przez popularne slicery, co w znaczący sposób ułatwia późniejsze przygotowanie do druku. Ważne jest, aby upewnić się, że model geometrii jest wodoodporny (z zamkniętymi objętościami), co ma kluczowe znaczenie dla materiałów wykorzystywanych w druku 3D.

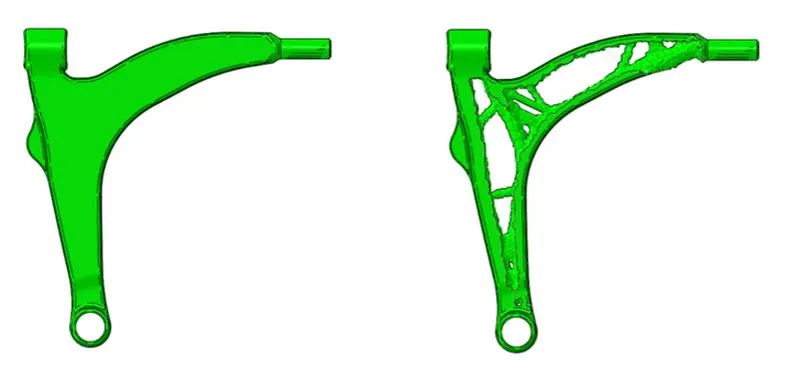

Jak zmniejszyć zużycie materiału podczas druku 3D
Druk 3D fascynuje swoją technologią, jednak towarzyszą jej także istotne wyzwania, w tym kwestie związane z zużyciem materiałów. Zmniejszenie ilości filamentu lub żywicy używanej podczas druku stanowi zarówno krok w kierunku oszczędności, jak i ochrony środowiska. W moim doświadczeniu kluczowe, już na etapie projektowania modelu, jest odpowiednie uwzględnienie parametrów, takich jak grubość ścianki, geometria oraz orientacja. Przykładowo, unikając zbyt cienkich ścianek (powinny mieć przynajmniej 1,2 mm), mogę nie tylko zaoszczędzić materiał, ale także zwiększyć wytrzymałość gotowego elementu.
Eliminacja zbędnych objętości w projektach to kolejny istotny aspekt. Model 3D powinien być zamknięty i pozbawiony przerw w geometrii, co znacząco zmniejsza ryzyko wystąpienia błędów w trakcie drukowania. Dodatkowo, przejrzystość i mądre połączenie krawędzi odgrywają kluczową rolę. Użytkownicy często nie zdają sobie sprawy, jak wiele materiału można zaoszczędzić przesyłając poprawiony model do druku. Warto więc skorzystać z narzędzi walidacyjnych dostępnych w programach do modelowania, które mogą pomóc w identyfikacji ewentualnych problemów w konstrukcji.
Oszczędzaj materiały i czas – Kluczowe porady dla efektywnego druku 3D
W przypadku złożonych kształtów warto rozważyć, czy nie podzielić modelu na mniejsze elementy. Dzięki temu zapobiegam powstawaniu podpór, które przyczyniają się zarówno do zwiększenia zużycia materiału, jak i wydłużenia czasu drukowania. Na przykład, gdy wydruk posiada zwisy, opłaca się zaprojektować je pod kątem 45°, co sprzyja samodzielnemu podparciu geometrycznemu. W ten sposób minimalizuję konieczność post-processingu, co znacząco ogranicza straty materiałowe.
Na zakończenie, wybór odpowiednich materiałów stanowi istotny element procesu. Stosując biodegradowalny filament PLA lub materiały rozpuszczalne na podpory, mogę nie tylko zmniejszyć wpływ na środowisko, ale także przyczynić się do oszczędności kosztów. Dobrze przemyślane projekty i mądre decyzje dotyczące materiałów mają bezpośredni wpływ na efektywność produkcji w druku 3D. Praktykując te zasady, mogę nie tylko zredukować zużycie materiałów, ale również poprawić jakość finalnych wydruków.
Ciekawostką jest, że zmniejszenie średnicy filamentu z 1,75 mm do 1,5 mm może zaowocować oszczędnością materiału przy zachowaniu odpowiedniej wytrzymałości, ponieważ w ten sposób zmniejszamy objętość wtryskiwanego materiału, co wpłynie na mniejsze zużycie filamentu bez utraty jakości modelu.
Wsporniki w druku 3D - kiedy są niezbędne i jak je minimalizować
Wydruk 3D fascynuje, jednak w trakcie procesu pojawia się wyzwanie związane z koniecznością stosowania wsporników. Te struktury wsparcia odgrywają kluczową rolę w sytuacjach, gdy model zawiera elementy, które nie dysponują odpowiednim podparciem. Na przykład, kiedy projektuję obiekty z dużymi zwisami, takie jak mosty czy kabiny, wsporniki stają się niezbędne, aby zapobiec ich opadaniu podczas drukowania. Obecność tych struktur pozwala zachować całość geometrii i zapewnia stabilność, co znacząco wpływa na jakość końcowego produktu.
Należy jednak pamiętać, że korzystanie z wsporników wiąże się z dodatkowymi wydatkami, zarówno w zakresie materiałów, jak i czasu. Badania pokazują, że w przypadku bardziej skomplikowanych wydruków użytkownicy mogą tracić nawet do 20% filamentu tylko na same podpory. Dlatego tak istotne jest, aby opracować strategie minimalizacji ich zużycia już na etapie projektowania. Warto zatem wziąć pod uwagę ogólną orientację elementów, co pozwoli zredukować liczbę podtrzymań i skrócić czas produkcji.
Jak kąt 45° może zrewolucjonizować Twój proces druku 3D i zredukować odpady
Optymalizacja projektowania modeli 3D obejmuje także odpowiednią orientację elementów podczas drukowania. Dla zainteresowanych tematem: sprawdź, jaki aparat pomoże ci zacząć fotografować. Ustawienie modelu pod kątem 45° znacząco zmniejsza potrzebę stosowania wsporników. Co więcej, wdrażając techniki takie jak zaokrąglanie krawędzi czy wprowadzenie stylizacji, można minimalizować ilość niepotrzebnych zwisów. Dzięki tym podejściom nie tylko obniżamy odpady materiałowe, ale również skracamy czas potrzebny na przygotowanie wydruku. Warto też pamiętać, że niektóre technologie druku, takie jak SLS, w ogóle nie wymagają zastosowania wsporników, więc warto z nich skorzystać, gdy projekt to umożliwia.
Na koniec warto przeanalizować swoje projekty pod kątem prostoty. Proste, geometryczne formy zazwyczaj nie wymagają wielu wsporników, co przekłada się na oszczędność materiału oraz skrócenie czasu drukowania. Wdrożenie powyższych wskazówek oraz małych modyfikacji pozwala znacząco obniżyć zapotrzebowanie na podpory, a tym samym uczynić proces druku bardziej efektywnym i korzystnym finansowo.
Ciekawostką jest, że niektóre oprogramowania do projektowania 3D oferują symulacje druku, które mogą przewidzieć, gdzie wsporniki będą potrzebne, co pozwala na optymalne zaplanowanie orientacji modeli jeszcze przed rozpoczęciem druku. Dzięki temu można zaoszczędzić zarówno materiał, jak i czas.
